一、工作原理：

磁懸浮鼓風機是在傳統鼓風機基礎上應用了主動式磁懸浮軸承技術及高速永磁同步電機技術，并進行一體化設計的新型高效節能環保產品。

主動式磁懸浮軸承系統是磁懸浮鼓風機的核心系統，電機轉子固定于兩個徑向磁軸承與兩個軸向磁軸承之間，轉子的位置由位置傳感器進行檢測，將位置信號實時反應給磁軸承控制器。當轉子偏移時，控制器會根據轉子的偏移量調節磁軸承各自由度的磁場力，讓轉子回到正確位置。

二、性能特點：

節能高效

高速永磁電機與高效三元流葉輪直接耦合驅動；比傳統羅茨鼓風機節能30%以上；

低噪音

采用自平衡技術，磁懸浮軸承振動量比傳統軸承小一個量級且無摩擦，同時采取主動減震設計，運轉穩定，機體震動很小，風機噪音在80dB左右。

智能控制

采用數字信號處理器，五軸位移控制10軸電流控制，計算速度每秒1000M時間頻率200M/Hz，進行遠程維修調試。

三、核心組件：

磁懸浮軸承

采用五軸自由度主動磁懸浮軸承技術，利用電磁力實現轉子懸浮無接觸、無摩擦、無需潤滑、壽命長。

磁懸浮控制技術

數字信號處理器：5軸位移控制、10軸電流控制，計算速度每秒1000M，時間頻率200MHz。模塊轉換器（A/D）：20頻道，16位；數模轉換器（D/A）：4頻道，12位。

智能控制

根據工程情況需求調節轉速，實現壓力流量的調整：風機具有喘振預測和防喘振功能。為用戶節約更多電能，更好的保護風機，能實現遠程操控。

三元流葉輪

采用鋁/鈦合金，后彎式設計，五軸加工中心高速銑削成型，經過CAE分析、100%X射線探傷和115%的超速實驗、多變效率可達98%。

高速電機

高速永磁同步電機，與葉輪直接耦合驅動，完全消除機械傳動損失，轉速高達50000RPM,效率達97%以上。

位置傳感器

電感式傳感器，可同時監控X、Y、Z三個方向，電感傳感器發出5~100KHz的交流信號給傳感器探頭，監測不同位置下的電感值，得到位置偏移量。

六、磁懸浮鼓風機的優勢：

1. 節能優勢

與羅茨鼓風機相比，磁懸浮鼓風機的效率提高了30~40%。

以150hp磁懸浮鼓風機為例，與羅茨鼓風機相比，每臺磁懸浮鼓風機每年可以節約用電20多萬度，節約電費20多萬元。

2. 環保優勢

磁懸浮鼓風機無需潤滑，輸送的空氣清潔無污染。

磁懸浮軸承完全無摩擦，鼓風機運行噪音低，不會影響周邊辦公及居住環境。

以150hp磁懸浮鼓風機計算，每臺鼓風機每年可減少約275噸的二氧化碳排放量。

3. 采用前沿科技

采用高性能變頻器對轉速進行控制。

采用先進的控制系統，多種控制模式可以選擇，運行轉臺可以實施監控，并且可以遠程控制，無需人員現場值守。

采用全封閉水冷、風冷系統對電機進行散熱，確保風機處于穩定高效的運行狀態，設備使用壽命長。

模塊化設計，維修方便快捷。

4. 低運營成本

磁懸浮軸承完全無摩擦，減少產品的損壞幾率，鼓風機的使用壽命可以達到20年以上。

磁懸浮鼓風機維護簡單，只需定期更換過濾器。

磁懸浮鼓風機不需要潤滑系統，節約了潤滑油、清潔等費用。

電機采用直聯驅動，體積小，重量輕，節約空間。

國內生產，可保障備品備件及時供應。

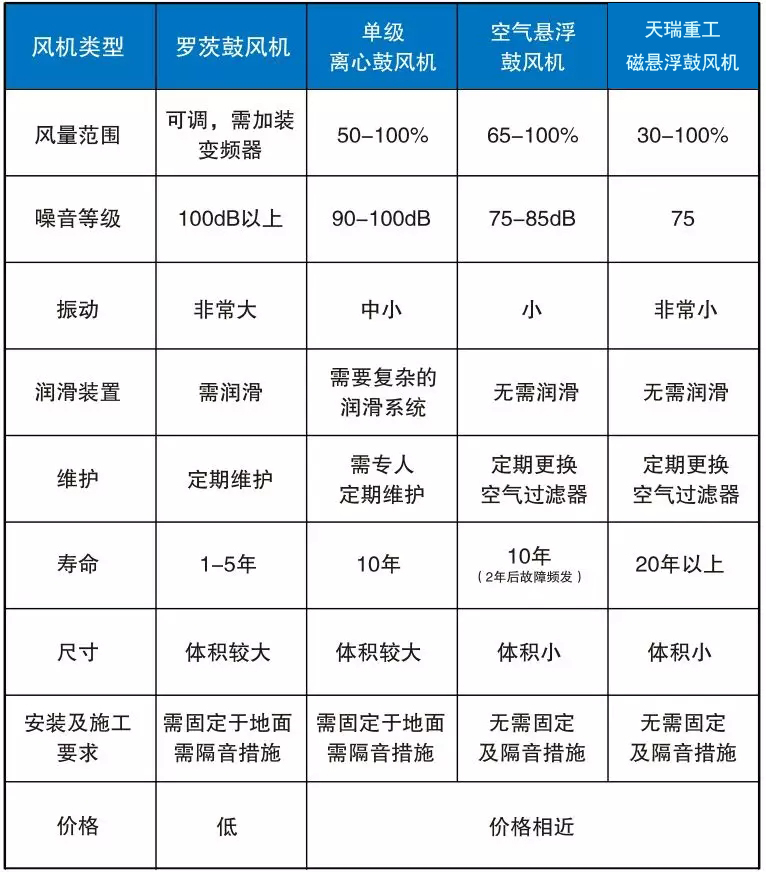

七、各類型風機性能比較：

八、天瑞重工磁懸浮鼓風機

經6年的研發、市場推廣，天瑞重工的磁懸浮離心鼓風機已經在城市污水處理、造紙、化工、水泥等行業快速應用，得到用戶的高度認可。與傳統的羅茨鼓風機相比，節電率30-40%，噪聲降低到80分貝以下，為客戶的提標升級改造提供了優質的解決方案，具有突出的經濟效益和社會效益。山東省發展投資控股集團有限公司一圈一帶基金已投資山東天瑞磁懸浮離心鼓風機產業，這將為促進磁懸浮新興產業的發展、提供強大的資金和政策支持。經中國高科技產業化研究會評價結論為天瑞自主研發的磁懸浮離心鼓風機“節能降噪效果達到國際先進水平”。

公司秉承“精益求精、專業專注、超越期望、創造成功”的宗旨，做行業一流產品，創世界知名品牌。
